KONFIGURASI QUEUE TREE DI MIKROITK

Manajemen bandwidth adalah sebuah proses yang digunakan untuk memberikan saluran yang bisa dimanfaatkan dalam proses upload atau juga download. Tujuannya agar kualitas dari layanan yang dilakukan mampu memberikan hasil yang baik.
Beberapa metode yang bisa dilakukan di dalam manajemen bandwidth antara lain:
  • Discard packet: digunakan membuang traffic yang telah melewati batas ukuran tertentu.
  • TCP rate control: digunakan mengatur transmisi data dengan berdasarkan seberapa besar pengaturan dari ukuran Windows TCP. Namun, model ini hanya bisa berjalan untuk aplikasi yang menggunakan TCP.
  • Queueing: metode ini digunakan untuk mengklasifikasikan paket. Selanjutnya, paket akan ditempatkan sesuai dengan aturannya. Setelah itu, bandwidth akan melakukan penjadwalan terhadap data yang akan dikirim. Beberapa algoritma yang biasanya digunakan seperti PCQ, HTB, RED, CBQ, dan lain sebagainya.

LANGKAH-LANGKAH KONFIGURASI QUEUE TREE
  1. Yang pertama kita lakukan setting 1 router agar PC mendapat internet
  2.  Lalu menuju menu Firewell - Mangel
    1. general , chain:preroting , Src.Address: 20.20.20.0/24 (ip yang akan dilimit), protocol : 1 icmp , Action: mark packet , New packet mark:icmp
    2. general, chain: postrouting , Dst.Address: 20.20.20.0/24 (ip yang akan dilimit), protokol : 1 icmp , Action: mark packet , New packet mark : icmp
    3. general , chain :prerouting , Src.Address: 20.20.20.0/24 (ip yang akan dilimit), protokol: 1 icmp (diberi tanda), In.interface: ether2 ,  Action: mark packet , New packet mark : lan_up  (tidak diberi centang)
    4. general , chain :postrouting , Dst.Address: 20.20.20.0/24 (ip yang akan dilimit), protokol: 1 icmp (diberi tanda), out.interface: ether2 ,  Action: mark packet , New packet mark : lan_down (tidak diberi centang)
no.1
no.2

no.3

no.4

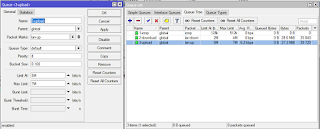

3. Jika sudah lalu kita menuju menu Queue List ⇨ Queue Tree
  • Name: 1-icmp parent: global , packet marks: icmp , Queue type: default-small, Limit at :128k , Max limit :512k

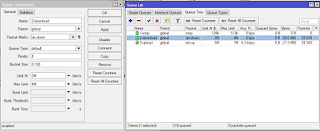

  • Name: 2_download, parent: global, packet marks: lan-downl , Queue type: default, Limit at: 2M, Max limit: 4M

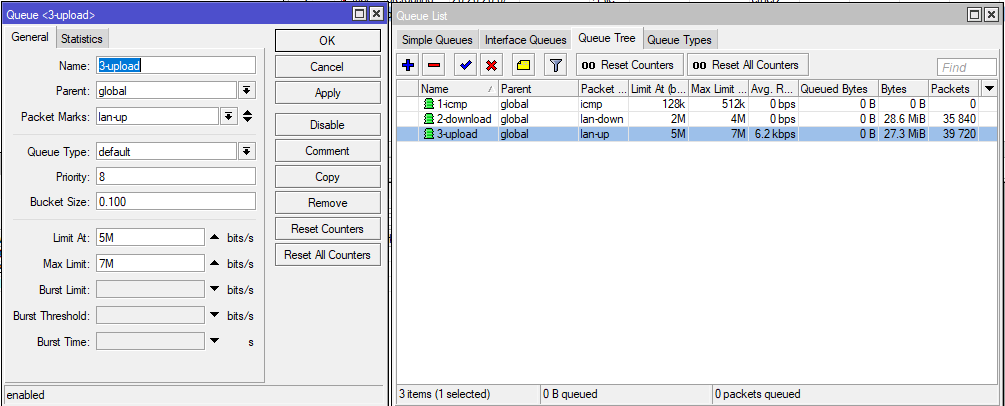

  • Nama: 3-upload, parent: global, packet marks: lan-up , Queue type: default, Limit at: 5M, Max limit:7M

* Kesimpulan
     Management bandwidth dapat diimplementasikan untuk keperluan jaringan agar yang mendapat jarigan akan merasa adil
